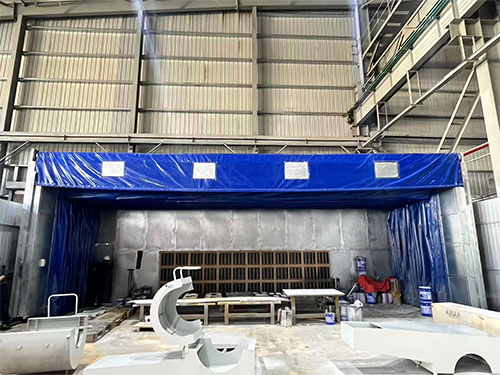

噴漆房電氣控制系統如何調試？噴漆房電氣控制系統調試全流程

一、調試前關鍵準備

1.1 設備狀態確認

機械部分：檢查風機、加熱器、照明設備是否安裝穩固，無異常振動或松動。

電氣連接：核對主電源線、控制線、傳感器信號線是否按圖紙正確連接，接地電阻需≤4Ω。

安全裝置：測試急停按鈕、過載保護器、火災報警器是否功能正常，確保緊急情況下能立即切斷電源。

1.2 技術資料與工具

文檔準備：收集電氣原理圖、PLC程序清單、傳感器參數表，確保調試有據可依。

工具清單：配備萬用表（測電壓/電流）、示波器（分析信號波形）、熱成像儀（檢測發熱點）、筆記本電腦（含PLC編程軟件）。

二、分階段調試實施

2.1 電源系統調試

主電源通電：

測量三相電壓平衡度，誤差需≤±5％，零線與地線間電壓應≤2V。

逐級合閘，觀察斷路器、接觸器吸合是否順暢，無卡滯或異響。

控制電源驗證：

測試24V直流電源輸出穩定性，波動需≤±1％，避免PLC因電壓不穩誤動作。

檢查溫度傳感器、濕度傳感器等供電電壓是否符合要求（如PT100需5V，部分傳感器需12V）。

2.2 PLC控制單元調試

程序下載與校驗：

通過編程電纜將程序下載至PLC，使用在線監控功能驗證輸入輸出點狀態。

強制輸出點動作（如啟動風機），確認繼電器吸合、執行機構運行。

邏輯功能測試：

模擬傳感器信號（如溫度超限），驗證PLC是否觸發報警并停止加熱。

測試自動模式與手動模式切換，確?；ユi邏輯有效（如加熱時禁止開門）。

2.3 傳感器與執行機構調試

溫度傳感器校準：

使用標準溫度源對比傳感器讀數，調整零點與量程電位器。

驗證PID控制效果，確保溫度波動≤±2℃（如設定120℃時，實際溫度在118-122℃之間）。

風機變頻器調試：

設置加速/減速時間（通常3-5秒），避免啟動電流過大。

測試多段速功能（如噴涂時30Hz，烘干時50Hz），確認頻率輸出與PLC指令一致。

安全光柵測試：

遮擋光柵發射端，驗證PLC是否立即停止所有運動部件并報警。

2.4 系統聯動調試

模擬運行場景：

啟動“自動噴涂”模式，觀察風機、照明、噴槍是否按順序啟動。

注入模擬故障（如風機過載），確認系統是否按預設邏輯停機并顯示故障代碼。

數據記錄與優化：

使用PLC數據記錄功能，分析溫度、濕度變化曲線，調整PID參數（如增大P值減少超調）。

優化報警閾值（如將高溫報警從130℃調整為125℃以提高安全性）。

三、常見故障排查指南

3.1 傳感器讀數異常

現象：溫度傳感器顯示值持續偏高或波動大。

排查步驟：

檢查傳感器接線是否松動，使用萬用表測量信號線電壓（如PT100為三線制，需補償線阻）。

更換傳感器并重新校準，若問題解決則判定為傳感器故障。

3.2 執行機構不響應

現象：按下“加熱啟動”按鈕，加熱器無反應。

排查步驟：

檢查PLC輸出點指示燈是否亮起，若不亮則修改程序或更換輸出模塊。

測量繼電器線圈電壓（AC220V或DC24V），若電壓正常但觸點不吸合，更換繼電器。

3.3 PLC程序死循環

現象：PLC進入RUN狀態后，輸出點持續閃爍，系統無法正常運行。

排查步驟：

使用在線監控功能，定位死循環所在的程序段（如未正確設置循環終止條件）。

修改程序，增加看門狗定時器或優化邏輯結構，避免無限循環。

3.4 變頻器報過流故障

現象：風機啟動時變頻器顯示“OC”報警并停機。

排查步驟：

檢查風機軸承是否卡死，手動盤車確認轉動靈活。

調整變頻器參數（如增大加速時間、降低載波頻率），若仍報故障則更換IGBT模塊。

四、調試后驗收標準

4.1 功能驗證清單

電源穩定性：三相電壓平衡度≤±5％，控制電源波動≤±1％。

PLC邏輯功能：所有輸入輸出點動作正確，自動/手動模式切換順暢，故障報警及時。

傳感器精度：溫度傳感器誤差≤±1℃，濕度傳感器誤差≤±3％RH。

執行機構響應：風機啟動時間≤3秒，加熱器升溫速率≥1℃/分鐘。

安全保護功能：急停按鈕有效，過載保護器在電流超限1.2倍時動作，光柵遮擋后系統1秒內停機。

4.2 文檔歸檔要求

更新電氣原理圖，標注實際接線與元件型號。

生成調試報告，記錄關鍵參數（如PID數值、變頻器設置）、故障處理過程及驗收結果。

備份PLC程序至U盤或云盤，確?？勺匪菪?。

五、長期維護建議

季度維護：清理PLC模塊灰塵，檢查接線端子是否松動。

年度校準：使用標準儀器對所有傳感器進行計量校準，出具校準證書。

程序備份：每半年備份一次PLC程序，避免因固件升級或誤操作導致程序丟失。

噴漆房電氣控制系統如何調試？通過以上步驟，可確保噴漆房電氣控制系統穩定運行，滿足生產工藝與安全環保要求。
